03月10日: 株式会社アライ 断熱改修工事 ３月１０日
株式会社アライ 断熱改修工事 ３月１０日
今日は換気についてです。高断熱、高気密住宅は２０年以上前から換気扇を付けていました。住宅は気密化すると外部からの空気の流入が極端に少なくなり、したがって機械による換気装置を付ける事になっていました。換気量に付きまきましては、現在法律で規定されているのと同じ１時間当たり０．５回というものでした。御蔭様で当時建てさせていただきました住宅に、現在御邪魔をさせて戴いても生活臭が全くありません。現在の換気に対する法律はＶＯＣに対する対策になっている色合いが強いのです。換気をすると寒くなるというお客様がおられますが、空気の比熱は０，３５と小さく一時間に０．５回の換気量であれば問題はないようです。しかし換気に対する圧力は極端に強い風が吹くと 吸気
換気の経路は変わります。 人間が人間らしく生活するためには空気を入れ替える事が必要になります。換気の促進により結露が起こらなくなる場合があります。
今回 弊社で採用する換気システムは、第１種換気システムです。熱交換をする換気システムで最近は吸気と排気とにモーターを動かしていた従来のシステムではなく、モーターがひとつで対応できるものが開発されました。７０％の熱交換率です。常時運転で１６．５Ｗとかなり省エネになっています。
03月09日: 株式会社アライ 断熱耐震改修工事３月９日
株式会社アライ 断熱耐震改修工事３月９日
今日は断熱についてです。
住宅に使われる断熱材として想像される物は、なんでしょう。銀紙に包まれたペラペラなグラスウールや水色の軽そうな断熱材など、様々な断熱材が想像されます。現在使用されている断熱材は大きく分けて繊維系と発砲プラスチック系の2種類あります。繊維系の断熱材ではグラスウール、ロックウール、などの無機質系とセルローズやインシュレーションボードなどの木質系に分類される。発泡プラスチック系では、押し出し法ポリスチレン、ビーズ法プリスチレン、硬質ウレタン フェノールなどがありどれも優れた断熱材である。
今回の社屋の改修に使用する断熱材は主に繊維系のグラスウールである。
弊社の歴史の中では、ロックウールやセルローズの繊維系の断熱材と押し出しやビーズ法のポリスチレンフォーム、硬質ウレタンなど様々な断熱材で住宅の施工をしてきました。住宅の断熱材には、ベストがありません、どれもベターです。繊維系の断熱材は、断熱材自体の経年変化は素材が無機質であり非常に少ない、それに安価であるが、施工に熟練技術が必要でるのと、防湿に細心の注意が必要である。一方発泡プラスチック系の断熱材は殆どが躯体の外に張るため外壁を下げない注意が必要であり、また燃焼に対してユーザーへの注意が必要である。私個人の意見ではありるが、断熱材が無機質である事、燃焼に対しての危険性を考慮してグラスウールを勧めたい。今回の改修工事に話を戻します。断熱部位は基礎 壁 天井 下屋は一部屋根になります。基礎は外側に３２ｋグラスウール90ミリと内側に３２ｋグラスウール30ミリです。
基礎の内側に３２Ｋ３０ミリの断熱材が施工され 基礎表面には
備長炭を吹いています。
壁には高性能グラスウール１６Ｋ200ミリ
外部から１００ミリ断熱材を充填しています。
内部には１００ミリの断熱材が充填しました。
天井は吹き込み用グラスウール１３Ｋ400ミリ 屋根断熱は高性能グラスウール３２０ミリの仕様です。
特に繊維系断熱材は柱の外壁と内壁の間に充填をするため、今までつちかってきた技術のひとつに柱の外側に構造用合板をはり、外部まわりの筋交いを外してきました。断熱材の施工性は極めて良好になり、剛床と基礎断熱の採用により土台まわりと、桁まわりの先張りシートも外してきました。断熱材の基本的施工は、住宅を隙間なくすっぽり覆う事です。
住宅で外気との境の壁を外皮といいます。この外皮にまんべんなく断熱材を施す事が、ダ断熱工事になります。グラスウールの定義は乾燥した静止空間に置く事です。
03月08日: 株式会社アライ 断熱耐震改修工事3月８日
株式会社アライ 断熱耐震改修工事3月８日
今日は気密についてです。私が初めて気密という言葉を聞いたは、今から20以上前の北海道の札幌で、です。初めて津軽海峡を越えおりたった北海道の地は、自分想像とは全く違い、ショックが大きかったような気がします。ある断熱メーカーでの研修会に初めて参加したのは自分と当時高気密住宅を手掛けていた弊社の大工の棟梁の2人でした。札幌市内の会場で講義をして下さったのは、�螢妊�ックスの石原社長でした。正直この話は全く理解できませんでした。しかし住宅は、断熱 気密 換気 暖房が4輪駆動車のようにかみ合い働くのです。ここで気密という言葉を正式に初めて耳に致しました。
私が魚を買って魚屋さんから帰る時、発泡材の 箱の中に氷を敷き詰め魚を載せ、上蓋をして 箱の継ぎ目にテープをしてもち帰ります。大きな意味での気密とは、このテープの事です。中の空気を逃がさないように気密工事を行い、暖気や冷気を守る役目を致します。住宅の内部は複雑な構造をしていますし、開口部や電気配線 上下水道、梁 筋交い 火打ちなど少し考えるだけで沢山の、気密しにくそうな場所があります。断熱材の種類も 繊維系や発泡プラスチック系などのさまざまな種類があり、断熱材を守る意味や防湿 結露対策など加味され複雑さに拍車をかけています。気密とは、空気を住宅の外に逃がさないようにする事ですが、方法には様々あり、プリエチレンフィルムで覆い、住宅の外壁の中に気流を止めたり、防湿をする方法、あるいは構造用合板などを柱の外側に配置して、ここで気密をとる方法。断熱材を柱の外側にきっちり張り込み、外からテープを張り気密をとる方法などですが、ここで大事な事は使う断熱材に関してそれぞれ性質が違い、気密方法がことなる事です。繊維系の断熱材は断熱材単体では課せられた責務を全うできず、助けが必要です。助けとは、ポリエチレンの袋に入れる事です。

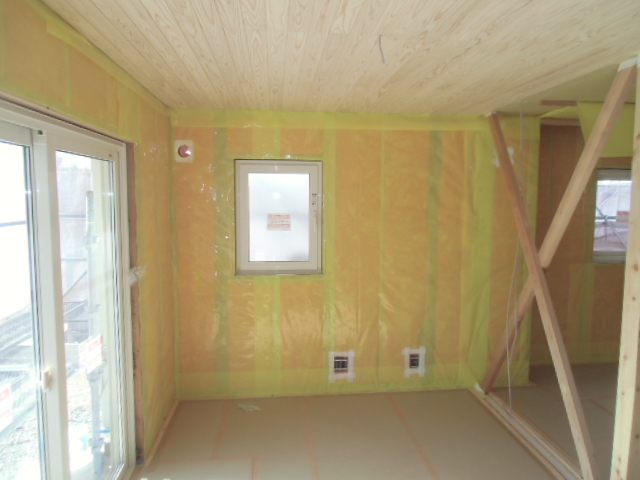

【壁の断熱材の保護に張ったポリエチレンフィルム】
弊社では裸のグラスウールにポリエチレンフィルムで気密と防湿を兼ねて内側から覆いをつくり、気密工事をしています。弊社の歴史では、先張りシートを土台と桁のまわりに張り壁と天井のシートとを繋げて気密工事の完成を致しました。最近では床合板を剛床にはり、あるいは基礎断熱に
断熱部位を変えて土台まわりの先張りや桁まわりの先張りを外しています。気密工事は断熱材の働きを十分に出すのに必要ね要素で非常に大切です。
03月07日: 株式会社アライ 断熱耐震改修工事３月７日
株式会社アライ 断熱耐震改修工事３月７日
サッシについてです。今回の中心的なサッシはＰＶＣアルゴンガス入りＬｏｗEの仕様です。
住宅の中で一番熱が逃げる場所がサッシです。一番弱い所を改修する事により、効果は上りユーザーにとってはとても気になるか所でもあります。
【ＬｏｗＥ硝子って何ですか？ どんな効果がありますか？】の質問を業者にしてみて下さい。答えられる業者に断熱改修の仕事を頼みましょう。
二階の左側のサッシはＰＶＣ アルゴンガス入りＬｏｗEペア
右側のサッシはアルミシングルでこのサッシの内側にインナー
ＰＶＣペアを装備します。
硝子は光が入り、熱もとおり、サッシは風も通り、そして雨風を遮断しと、使い方よっては、沢山の用途があります。現在弊社で使用する複層ガラスは硝子３ミリ＋乾燥空気１２ミリ＋硝子３ミリの仕様がスタンダードです。乾燥空気が断熱の役目をしますのでもう少し空気層が広くても効果は上がります。乾燥空気の変わりにアルゴンガスを入れた物も出てきています。ＬｏｗＥフィルムは複層ガラスの内部面、外硝子の内側か内硝子の外側に金属膜をコーティングした物で熱の放射を押さえる効果で断熱性能の向上を図ったものです。今回の改修で２階の一部にシングル硝子に内窓にＰＶＣペアを入れてその外窓との間にブラインドを入れて遮蔽効果の実験と冬場の結露の実験も行います。
03月05日: 株アライ 断熱改修工事３月５日
上の写真は、屋根の瓦下地が完成した状態です。
野地板の上にアスファルトルーフィングが施工されその上に縦桟が白く見えます。
この上に瓦座が細かく施工されています。
上の写真は改修部分の内部から外を見た写真です。
筋交いの端部に筋交いプレートが散り付きました。
外部には構造用合板前面にＣＮ５０ミリで打ちつけてあります。
柱の上部と下部には、引き抜き強度の補強用金物が付きました。
二階の北側の部分です。
筋交いプレートや柱の上部にコーナープレートが付いています。
これでかなりの耐震補強になります。
開口部の補強です。
柱を 新設する場合も同様ですが引き抜きに対する補強を考慮しています。
これでひとまずいつ地震が来ても大丈夫です。
03月04日: 株式会社アライ 断熱改修工事３月４日
株式会社アライ 断熱改修工事３月４日
本日はこの会社の熱損失係数について示します。計算に使用したソフトは、ＮＰＯ法人新木造住宅技術研究協議会の鎌田紀彦教授が作成した、ＱＰＥＸのバージョン２．０３です。このソフトは私みたいなコンピュウターが苦手な物にも簡単に使いこなせる、エクセルを基調にした物です。
住宅の性能とは、何を言うのでしょうか。木材は伐採されてから１００年あまりその強度は増すと言われています。いま自分たちのまわりを見渡たしてみると１００年以上住宅が建っているという事は非常にまれです。スクラップ、ビルドを繰り返してきた２０世紀は過ぎてから１０年あまりになりますが、この問題が解消されたとは、思いません。南米のチリでの大地震 犠牲になられた方々には心よりお悔やみ申し上げます。地震大国の日本としては他人ごとではなく、住宅という生命 、財産をゆだねられている工務店には、耐震基準の御提案にも一層熱が入ります。また、他方、車社会では、衝突時の安全性という事でしょうが、もうひとつ燃費という要素があります。最近の話題はトヨタのリコール問題です。社長のお話をニュウス番組で伺いましたが、安全性はどなたも気になる所です。
ハイブリットカーは、その高い燃費性で大人気のようです。住宅では高断熱、高気密の技術を持った住宅のさらに進んだ省エネ住宅という所でしょうか。今回の改修の性能での狙い目はここにあります。
03月03日: 株式会社アライ 断熱耐震改修 ３月３日
株式会社アライ 断熱耐震改修 ３月３日
本日は断熱改修について 図―１で示すように○印の部分に既存の木造住宅だと大きな問題があり、この部分を改修してしまえば、断熱改修の８０％は、達成できた事になります。
図１
住宅版エコポイントの申請受けつけは３月８日より開始されるようですが、ユーザーの方々には、住宅内に断熱材を敷きこんだだけでは、暖かな住宅になる事はなく。図１の部分に気流止めの施工を行い、断熱材の力が十分発揮できる工事をして戴く事を希望します。気流止めは断熱材で行う場合と木材で行う場合とシートで行う場合とがあります。図２で示すような工事をする必要があり、この部分がもし仮に抜けて空気が我が物顔で通る事が下きるならば大きな意味では地球を暖めている事になり可也力任せの暖房器具を用意しなければ住宅内を暖める事が出来ない。
図２
以上のように工事関しては専門的な知識が必要あり、今回の住宅版エコポイントについては
とくに改修に関してユーザーの業者を選ぶ目が求められています。
03月02日: 株式会社アライ社屋 断熱耐震改修 3月２日
株式会社アライ社屋 断熱耐震改修 3月２日
会社の日常の業務は南側に仮設の事務所を設けそちらに移動しました。
改修は外壁 内壁を順番に外し、東 北 西面の外周に基礎を現在の基礎に付加する位置に打ち増しました。外周のサイディングを外し 外部に構造用合板の９ミリをＣＮの５０ミリで１５０ミリ以下に打ち付けます。その外側に１０５ミリの躯体組み上げそこにさらに断熱材を１００ミリ充填して２０ミリ断熱を完成させる考えです。
2階の南面 出窓を外し、荷物を移動しました。
出窓は５面より熱が逃げてしまいます。
内部の解体の様子です。
５８年当時の事務所です。当時はトレンドだった出窓は、今回は一切ありません。
外周部の基礎工事が始まります。
外周部の基礎記事です。既存の基礎の外側に
新たに巾１２０ミリの基礎を打ち増しました。
１階の西側です。 筋交いの位置にも
注目です。
無断熱ですね。
梁丸太や梁の掛け方は現在とだいぶ違います。
壁料 水平応力の考え方も大きな差があります。
03月01日: 株アライ 社屋断熱改修
昭和４８年１０月、材木商いとして産声を上げた株式会社アライも今年で３７年目を迎え大きな飛躍の年にするべく頑張っている毎日です。誕生当初は、今の社屋よりも南側で東和銀行の前に事務所があり、昭和５７年に現在の場所に移転しています。当時の事務所は材木屋さん仕様の無断熱で、バランスの取れない建物でした。今回、事務所を断熱改修させて戴く事で、建築屋さんの使用する事務所へと変身をします。これから事務所改修の計画を示します。
改修前の１階平面図です。
改修前の２階平面図です。
改修前の立面図です。
改修後の１階平面図です。
改修後の２階平面図です。
改修後の立面図です。
改修後の矩計図です。
改修の計画は事務所としての機能と断熱・耐震改修になります。
耐震は、壁量の増加と水平応力の強化を。
断熱は無断熱の事務所を壁２００ミリ天井４００ミリ
基礎１００ミリと断熱材の厚手化を図り換気は熱交換型の
第１種です。
02月28日: 住宅版エコポイント対応 断熱改修の講習会
住宅版エコポイント対応 断熱改修の講習会
株式会社アライでは、２月２７日土曜日に住宅版エコポイントに対応するため断熱改修の講習会を大工さんと設計士の方々、並びに社員を対象に開催致しました。
当日は現在改修中の社屋で断熱改修に対する細かい注意点や守らなければならない事項の確認が行われました。
断熱材の施工に関しては気流止めの施工の仕方、考え方、注意点 気密の取り方など細かい施工指導もなされました。
お客様に安心して御依頼を戴けるよう細心の注意点もなされました。
